Cleanroom-afzuiging aangepast voor meer flow

Over dit werk

De afzuiging van deze cleanrooms haalde niet wat hij moest halen. Het kanaalwerk zat vol krappe bochten en overgangen, en elke bocht die te scherp is kost luchtstroom: de ventilator draait wel, maar de lucht komt er niet doorheen.

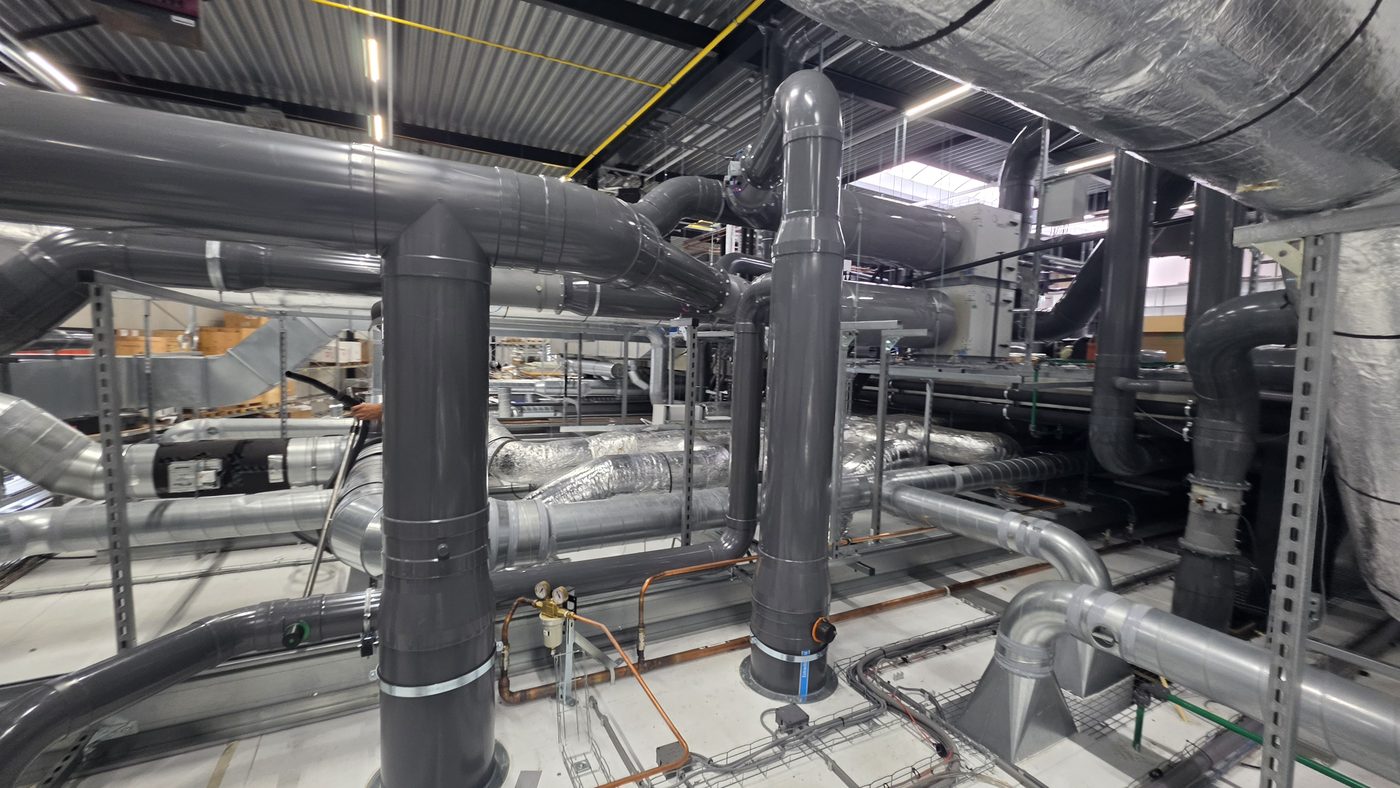

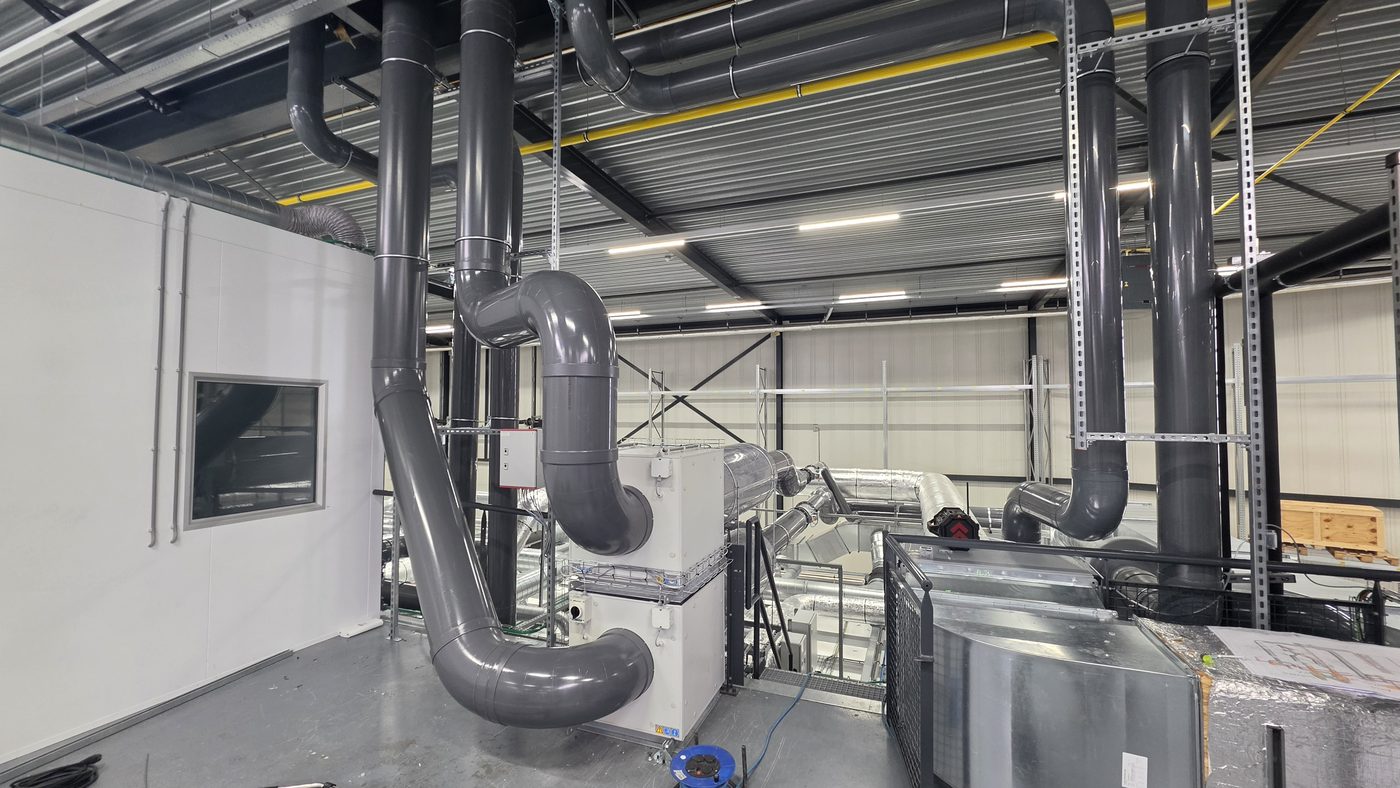

We hebben het kanaalwerk opnieuw ingedeeld en aangelegd, met ruimere bochten en een rustiger verloop naar de luchtbehandeling toe. Daardoor stroomt de lucht beter en haalt de installatie de capaciteit die hij op papier heeft.

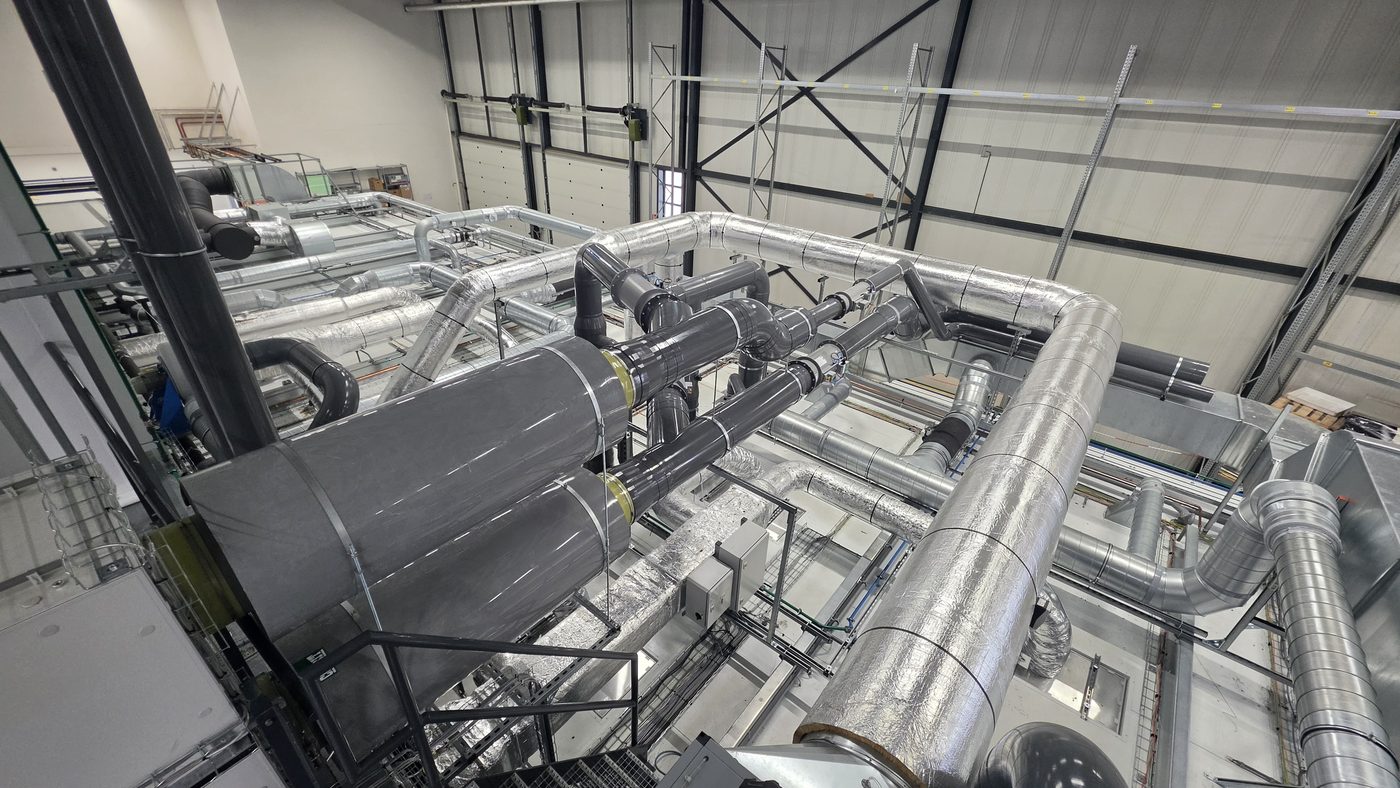

Daarbij is meteen rekening gehouden met wat er later nog bij komt. De hoofdkanalen zijn ruimer gedimensioneerd dan de huidige vraag, en op een paar plekken zit al een aftakking klaar. Komt er een cleanroom bij of wordt er een werkplek verplaatst, dan is dat een aansluiting maken in plaats van het halve kanaalwerk opnieuw leggen.

Het tweede punt was de verbinding. PVC-kanalen worden meestal gelijmd — solventlassen. Dat werkt prima voor water en lucht, maar hier gaat er chemie doorheen die de lijmnaad op termijn kan oplossen. Als die naad loslaat, lekt er lucht weg die je juist wilt afvoeren.

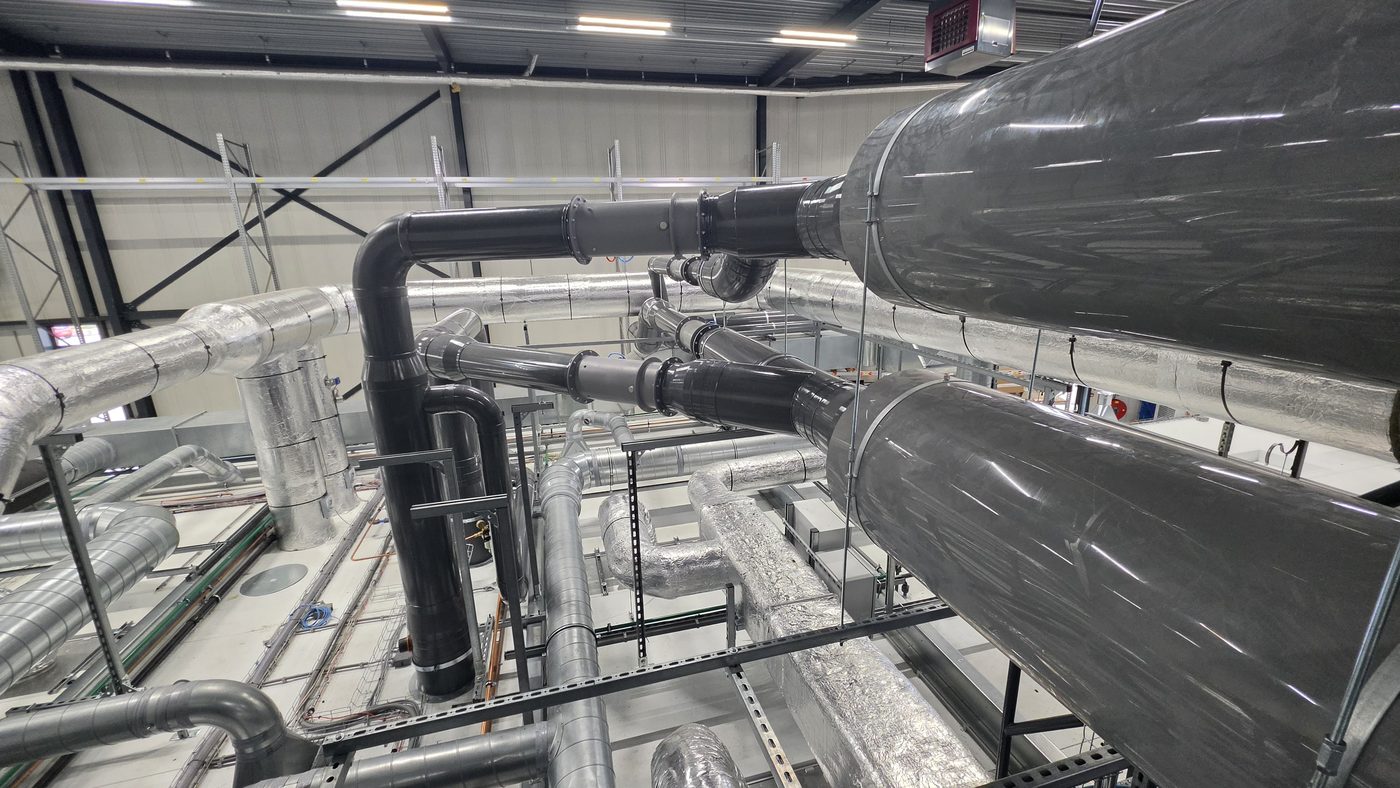

Daarom is alles met de hand gelast: warmgas-snellassen, met lasdraad in hetzelfde PVC als het kanaal. Zo'n las is geen hechting van twee delen met een derde stof ertussen, maar één materiaal dat samensmelt. De chemie heeft er geen vat op, en de naad is net zo bestand als de rest van het kanaal.

Dat lassen is handwerk en kost meer tijd dan lijmen. Op een plek waar de afzuiging jarenlang chemisch belaste lucht moet afvoeren, is dat het verschil tussen één keer goed en over een paar jaar opnieuw.
