Brandklep en VAV-afzuiging in een laboratorium

Over dit werk

In dit laboratorium in Nijmegen is een brandklep in de afzuigleiding ingebouwd en is het leidingwerk eromheen aangepast.

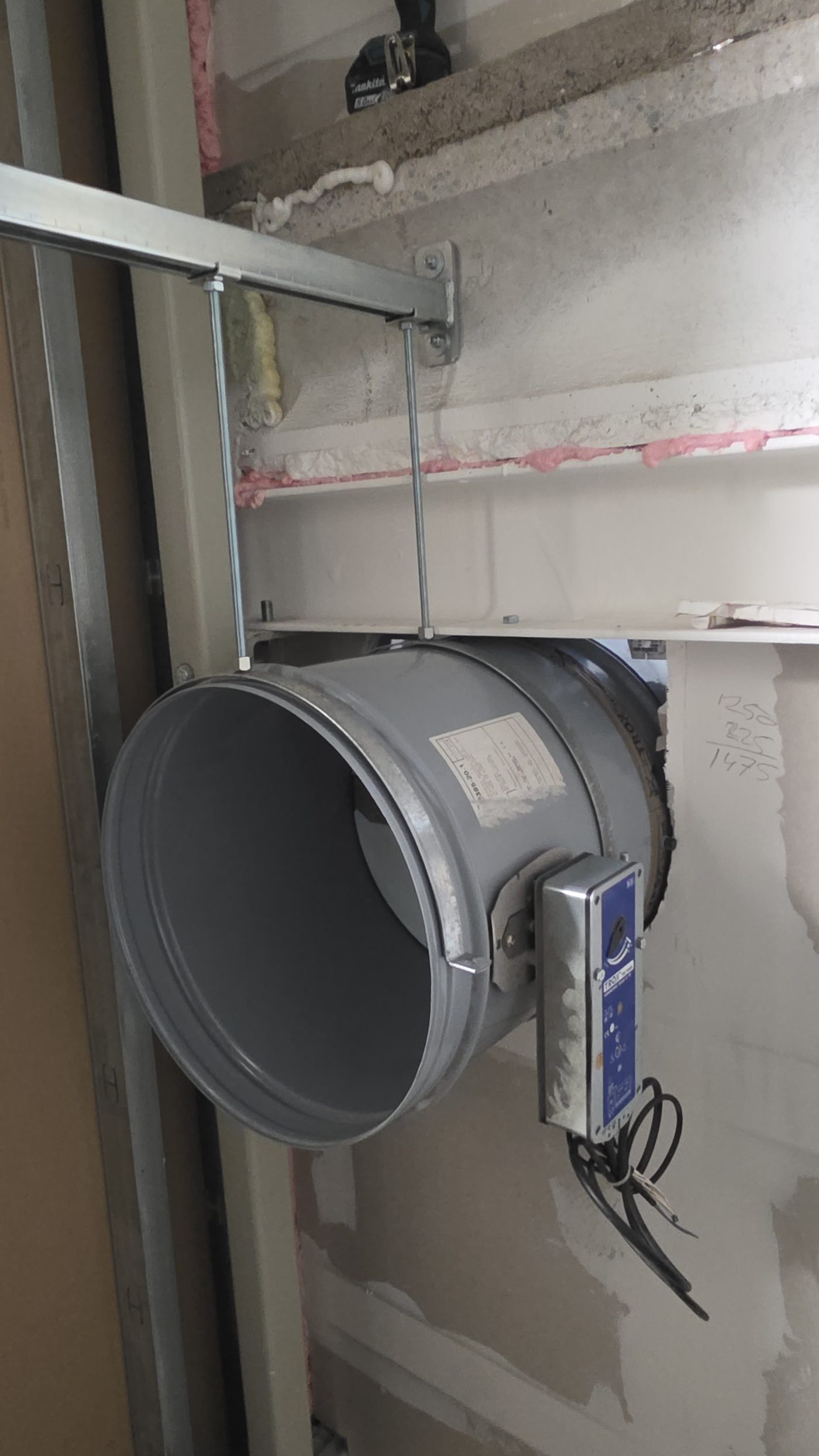

Een brandklep zit op de plek waar de leiding door een brandscheiding gaat. Breekt er brand uit, dan valt de klep dicht en kan vuur en rook niet via het kanaal naar de ruimte ernaast. Zo'n klep moet precies passen en spanningsvrij hangen: de servomotor moet hem kunnen sluiten, ook als het kanaal is uitgezet door de warmte. De beugels en de overgangen zijn daarom ter plekke ingemeten en aangepast.

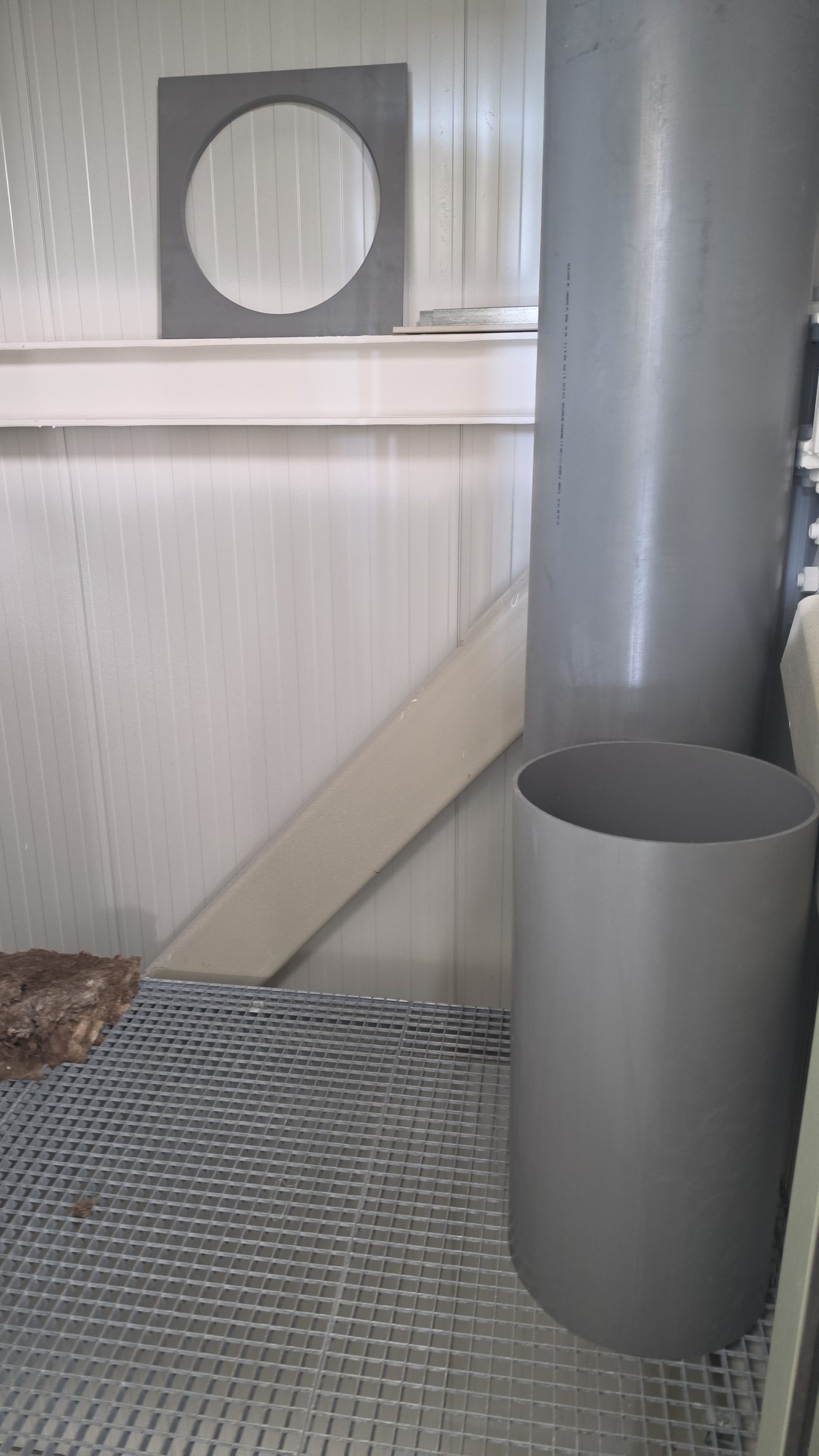

Het leidingwerk is uitgevoerd in PPs: polypropyleen in een moeilijk ontvlambare uitvoering. Dat is in een laboratorium het gebruikelijke materiaal — chemisch bestand tegen zuren, logen en veel oplosmiddelen, maar met brandgedrag dat in zo'n gebouw toelaatbaar is.

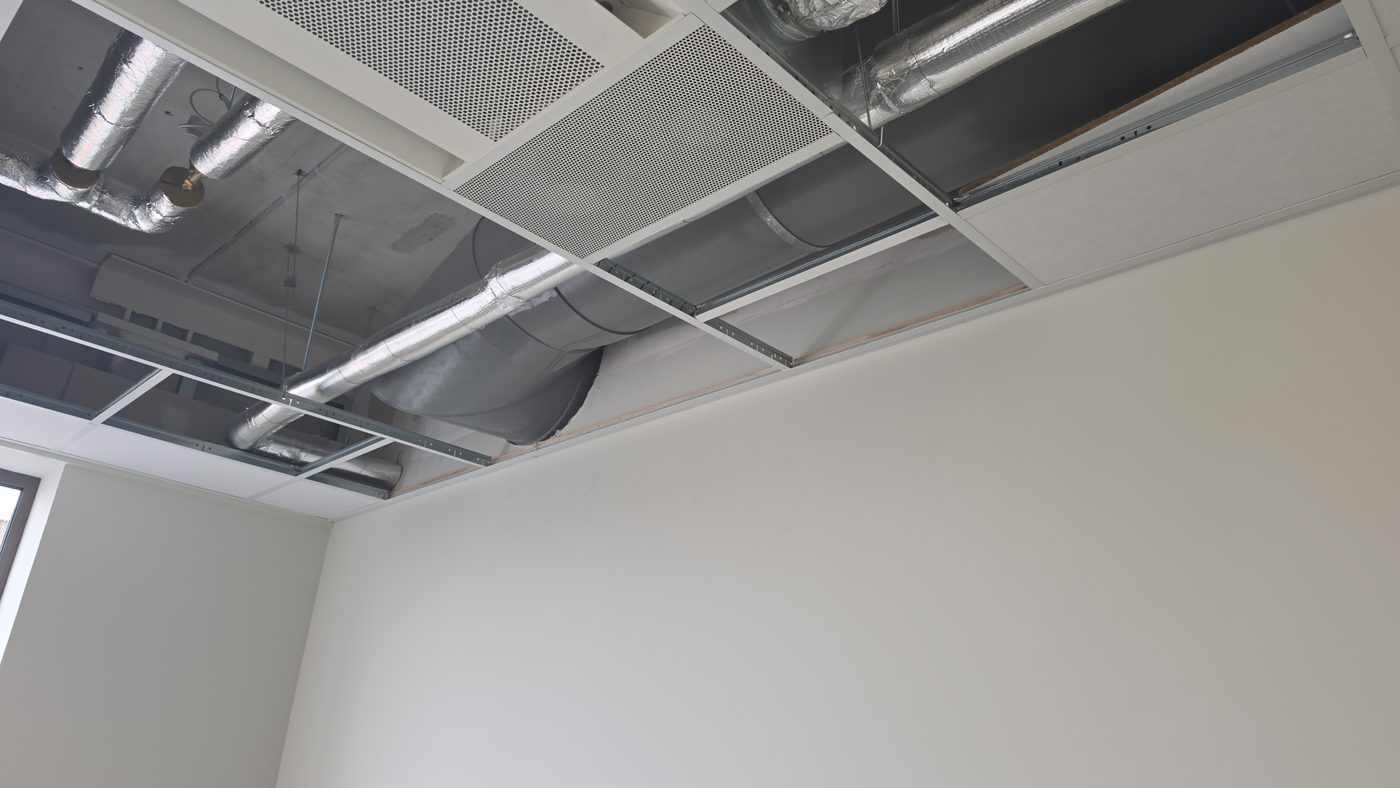

De afzuiging werkt met VAV-kleppen, variabel volume. Elke aftakking heeft een eigen klep die meet hoeveel lucht er gevraagd wordt. Gaat er een zuurkast open, dan gaat die klep verder open, en de regeling stuurt via een frequentieregelaar de ventilator op toeren. Zakt de vraag, dan loopt alles weer terug. Dat scheelt energie en geluid, en elke werkplek houdt wel zijn eigen afzuiging.

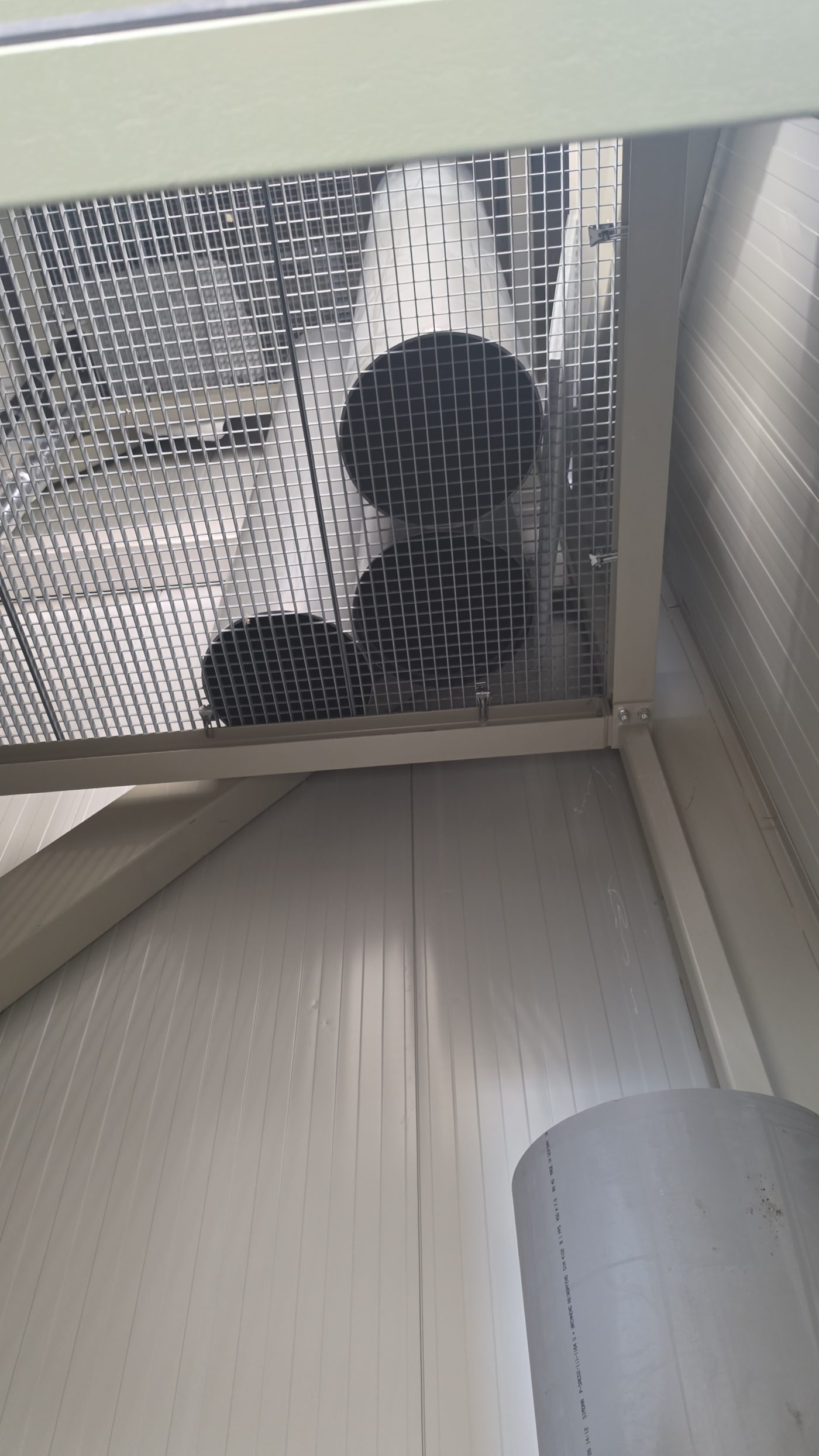

Dit werk loopt nog door: er komt nog een dakdoorvoer op, waarna de leiding naar het dak gaat en daar op de afzuigventilator wordt aangesloten.
